ԲԱՑԱՏՐԱԳԻՐ1.

 Տվյալ աշխատանքային գծագրերը մշակված են ընդունելով հիմք անշարժ գույքի սեփականության իրավունքի գրանցման թիվ xxxxxx վկայականը:2.      Նախագիծը մշակված է հետևյալ բնակլիմայական պայմանների համար:

ա) նորմատիվ ձյան բեռնվածքը’ 70 կգ/մք (II գոտի ) բ) նորմատիվ քամու բեռնվածքը’ 45 կգ/մք (III գոտի )

3.      Շին հրապարակը գտնվում է III սեյսմիկ գոտում ( համաձայն ՀՀՇՆ 11-02. 02. 94-ի):

4.      Շենքի հրակայունությունը’ II աստիճան:

5.      Որպես 0.00 պայմանական նիշ ընդունված է շենքի առաջին հարկի հա­տակի մակերևույթը:

6.      Հիմքերր խաչահատվող երկաթբետոնե ժապավենաձև:

7.      Շենքի կրող կոնստրուկտիվ համակարգը միաձույլ երկաթբետոնե շրջանակային հիմնակմախք է:

8.      Ծածկերը հավաքովի երկաթբետոնե սնամեջ սալերով, տեղ — տեղ միա­ձույլ երկաթբետոնե սալերով:

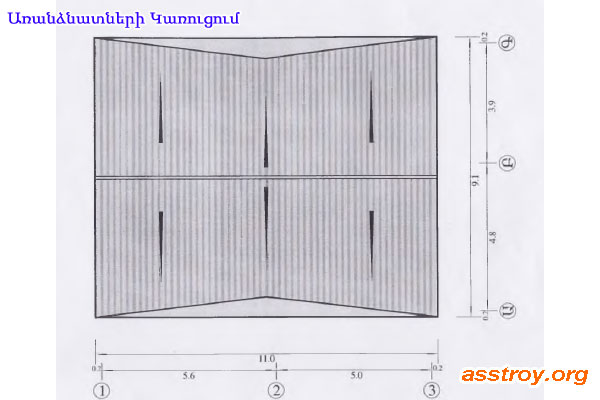

9.      Տանիքը երկթեք, միակողմանի սրածայր, ջրահեռացումր արտաքին կազ­մակերպված:

10.   Արտաքին պատերը իրականացվում են ուղիղ սղոցած տուֆաքարով, երկտակ շարվածքի :

11.   Ներքին միջնապատերը իրականացվում են 20 սմ հաստությամբ շլակա-բետոնե սալերով:

12.   Պատերը արտաքինից երեսապատվում են բաց գույնի տուֆաքարով, ցոկոլային մասը բազալտով:

13.   Հատակները իրականացնել բոլոր ներհատակային հաղորդագըծերը անցկացնելուց հետո, մետլախ-արհեստական գրանիտ սալիկներով:

14.   Ձմռան ժամանակ շինարարական աշխատանքներր իրականագնեւիս առաջնորդվել Շնուկ 3.03.01-87-ով:

Առանձնատների Կառուցում

հիմնական լրսւկագմերի աշխատանքային գծագրերի ԱՄՓՈՓԱԳԻՐ

հհ
գծագրի անվանումը
մակնիշը
թերթերը


1
ճարտարապետական մաս
ճ
10


2
կոնստրուկտորական մաս
Կ
9


3
ինժեներական մաս
Ի
3






ինժեներական մասի հիմնական լրակազմի գծագրերի ամփոփագիր

հհ
գծագրի անվանումը
թերթ


1
ընդհանուր տվյալներ
ի-1


2
հարկի ջրամատակարարում, ջրահեռացում
ի-2


3

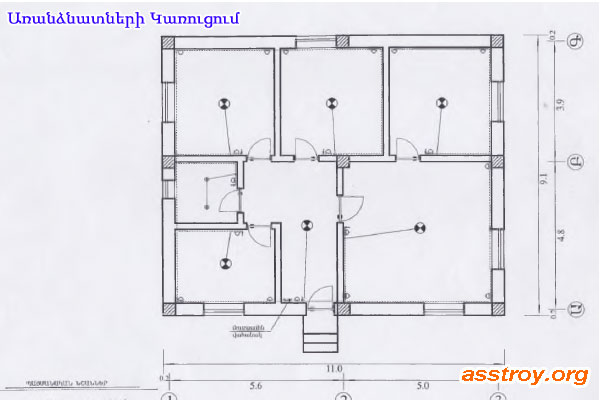

հարկի էլեկտրամատակարարում
Ի-3

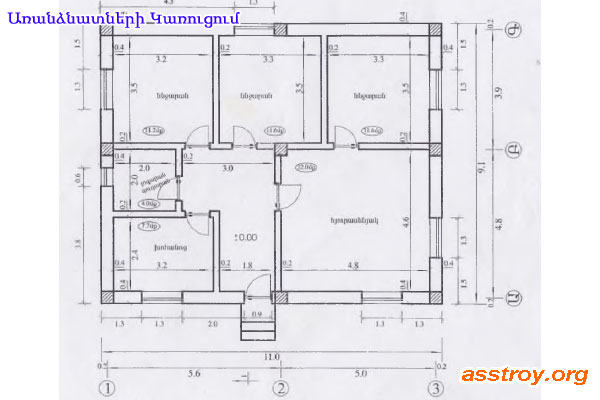

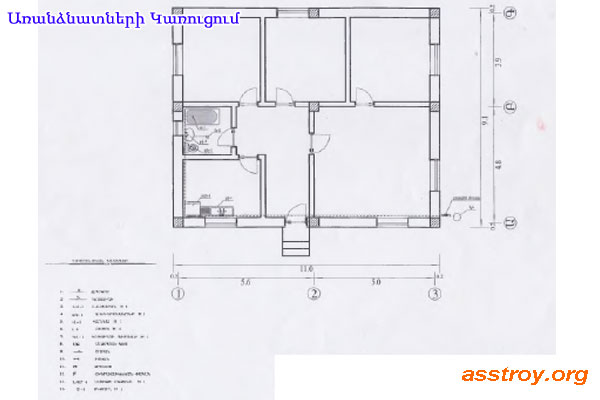

Առանձնատների Կառուցում՝ հատակագիծ

ԲԱՑԱՏՐԱԳԻՐ

Ջրագծի ն կոյուղու համար օգտագործվում են ժամանակակից պլաստիկ և մետալոպլաստիկ խողովակներ к ձևավոր մասեր:էլեկտրոմատակարարման և սնուցման համակարգր թստմեցվում է ամբողջու­թյամբ պղնձալարային փակ ցանցերի իրականացմամբ: Հեռախոսակապը և գագաֆիկացումը կիրականացվի առանձին նախագծով:

ինժեներական ցանցերի ւրեխնիկական պայմանները տրվում են համայնքային ստորաբաժանումների կողմից և համապատասխանաբար թույլատրում են միանալ ներհամայնքային ցանցերին: Շինության ներսում ջրամատակարարման խողովակները 12-20 մմ չափերի են, կոյուղագծերը 50-100 մմ որոնք էլ դուրս են հանվում շենքից 60-100 սմ խորության վրա:

Ջրի արագությունը 1 մ-վ և մտնում են փողոցում համապատասխան ղիտահորերը, իսկ էլեկտրո ներքին ցանցերը միանում են անջատիչ վահանակի օգնությամբ տանիքում տեղադրված կանգնակին, որն էլ կարող է միացվել 0.4 կվ ներհամայն­քային օդային ցանցին:
